ILUSTRACIÓN TÉCNICA


Ilustración, no dibujo
La función de un dibujo técnico es  diseñar y fabricar una máquina un objeto.
Se define como la representación a escala de un objeto, cuyo objetivo es la correcta descripción visual para su fabricación.
Su lectura es un proceso complejo. Se interpreta abundante información y es usado por profesionales especializados.



Ilustración técnica
La función de la ilustración técnica es expresar y comunicar mediante lenguaje gráfico claro y preciso el uso, montaje o elementos de un objeto o máquina.
La ilustración técnicas es la representación realista de un objeto o conjunto para para su comprensión o entender su usabilidad a nivel de usuario. Carácter didáctico.

El observador identifica la pieza ilustrada sin un entrenamiento especial como el de un proyectista, no exige precisión, sino rapidez de lecturafacilidad de comprensión. Para ello se sirve de niveles de esquematización y uso de convenciones gráficas.


Además el ilustrador tiene libertad de estilo para apoyar el objetivo de la ilustración técnica. Existe un trabajo de diseño, utilizando las siguientes técnicas:
  • Depuración de información visual.
  • Estilización y esquematización de la forma.
  • Utilización de elementos  gráficos
  • Utilización de perspectivas.
  • Técnicas de representación y métodos de representación
  • Elementos de estilo: grosor y tipos de trazo, llamadas y ampliadores, color y sombreado.


Perspectiva
Toda ilustración técnica está hecha en una perspectiva.

Emplea la perspectiva que mejor se adapte a la información que tenemos que comunicar dentro de la situación representada.



Perspectiva real o punto de fuga

Características:
Más próxima a la visión del ojo humano o una cámara ve los objetos.
Se produce una reducción de las formas conforme se aleja del punto de vista del observador.
La representación de los objetos varían si el observador cambia de punto de vista o estos cambian de posición.

Esta perspectiva se utiliza para portadas de manuales con una intención mas expresiva y publicitaria.


Perspectiva paralela

Características:
Menos natural en el efecto pero es más sencilla de ser dibujada.
En esta simplificación dos líneas paralelas en la realidad siguen siendo paralelas en la ilustración. Sin deformaciones por cambio de tamaño.
El punto de vista del observador no varía la representación de un objeto. Puede utilizarse las piezas como patrones.

Perspectiva Paralela

Es el método más común para la representación en IT.
Puede usar medidas reales o a escala (las medidas pueden ser tomadas de los dibujos técnicos.
Las dimensiones no se achican al aumentar la distancia, los elementos, tanto en el frente como en el fondo, pueden ser fácilmente reconocidos y comparados.
La perspectiva paralela más utilizada es la isométrica
El re-uso de un dibujo es en el tiempo requerido para crear una ilustración.

Conclusión

La perspectiva real es visualmente agradable, es más adecuada para publicidad técnica que la ilustración técnica.
Uso:
Perspectiva real: portada a todo color de un manual técnico, ilustración arquitectonica.
Perspectiva paralela:  contenido del manual, tiene por objeto transmitir detalles técnicos de un modo entendible. la hace el método más apropiado.

Técnicas de Ilustración. Métodos de representación

• Dibujos en corte.


• Vistas despiezadas o en explosión.




Representaciones espectrales representación de la pieza dentro de un contexto mediante transparencias.


Imagen espectral

Esta técnica usa la transparencia y el concepto de capa.
Las partes interiores de un objeto pueden ser vistas mostrando la carcasa exterior del producto como si fuese transparente. Mostrando varios niveles de profundidad.

HUSLEY

Estilo
El ilustrador técnico puede elegir entre una variedad de métodos y estilos y la ‘única’ condición es usarlos de manera funcional y apoye a comunicar el mensaje.
No deben ser mezclados demasiados estilos porque conduce a una pérdida de claridad.






El Valor de las líneas
La línea es el elemento más básico de la ilustración técnica.
La forma, grosor y significado de las líneas en una ilustración, todo contribuye a su efecto artístico y a su éxito en la comunicación a través de la forma.





Líneas de representación
La forma más simple de representación es la lineal  y utiliza la técnica ‘gruesa y delgada’.
Los espesores reales y relativos de las líneas son determinados por el estilo del ilustrador (o estilo de la empresa) y por el efecto estético.
También se puede utilizar la linea modulada con variación del grosor a lo largo del trazo, aunque es menos usual.


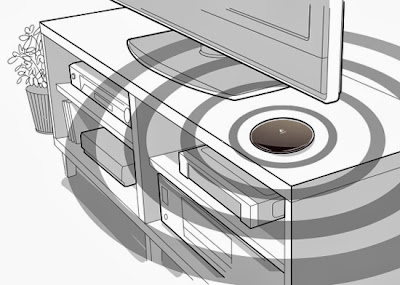

Técnica gruesa - delgada

Líneas gruesas:  bordes exteriores de los objetos representados, líneas de contorno visuales.
Líneas delgadas: bordes interiores. Se suele utilizar la mitad de grosor que la línea gruesa.

Líneas gruesas se utiliza también para realzar elementos específicos.

El color puede ser usado de la misma manera o para transmitir más información sobre los objetos representados. Añade información y lo hace más llamativo o señala gráficamente una parte del objeto.





Líneas Adicionales
  • Líneas de guía para notas
  • Líneas de eje en vistas despiezadas ( líneas de trazos)
  • El agregado de sombras blancas ayuda a distinguir las líneas de guía y las líneas






Conclusión
  • Elección de las líneas define el estilo del la ilustración.
  • Mejora la impresión general creada por una ilustración.
  • La eliminación de líneas escondidas, no sean necesarias para transmitir detalles de partes ocultas, puede reforzar el enfoque sobre aspectos importante del objeto representado.
  • La elección de línea y su representación debe ayudar al observador a imaginar más fácilmente el objeto.


Texturas

Los trazos pueden ser:
  • Menor o mayor espesor que el resto de la ilustración (enfatizar o aclarar)
  • Gris en lugar de negro, dando una impresión de claridad
  • Agrupado para generar texturas.
  • Texturas regulares o irregulares.




Ampliador de detalles

Medio para realzar elementos extraídos de la ilustración principal.
Su aspecto depende del estilo del ilustrador.
Son usadas para mostrar más información sobre partes de la ilustración principal.
Significa crear una parte de una ilustración en mayor escala, término ‘ampliador’.
No necesariamente aumentar una parte para añadir información.
Enfatizar o aclarar informacion mediante un cuadro separado.
Alto nivel de abstracción.





Incorporar otros elementos estilísticos en ilustraciones de detalle. P.ej, elegir una imagen espectral o transparencia para transmitir más información. O usar una perspectiva diferente.



Incluir ilustraciones de detalle con cualquier contorno, círculos, óvalos y rectángulos y ser conectadas a la ilustración principal mediante líneas o flechas.

Realizar diferentes detalles en una sola ilustración en tanto no resulte sobrecargada. Normalmente se numeran las secuencias de detalle para ayudar al lector. Creando cada detalle en un colocador separado, le permitirá mostrar y esconder detalles de acuerdo a la necesidad.


El trazado de fotografías: Crear un dibujo de líneas a partir de una fotografía

Tomar una foto del objeto y se usa como plantilla. La mayoría de los programas gráficos utilizan el concepto de capa fondo con función de bloqueo para evitar que la fotografía sea seleccionada, movida o borrada.

Traza la fotografía sobre una segunda capa, reproduciendo todas las líneas de referencia con las herramientas del programa gráfico.

Elección de una fotografía


Hulsey

  • Seleccionar una buena plantilla.
  • El archivo no tiene que ser demasiado grande
  • Dos factores influyen sobre el tamaño del archivo: el color y la resolución de la fotografía.
  • Para conservar memoria,  usar una fotografía en escala de grises y una resolución entre 180 y 250 ppp.
  • La fotografía no debe ser demasiado oscura o presentar reflejos, porque ello causa problemas al trazar.

Uso de notas para identificar partes

Una rotulación clara ayuda a los lectores a interpretar rápida y fácilmente piezas complejas

¿Qué es una nota?

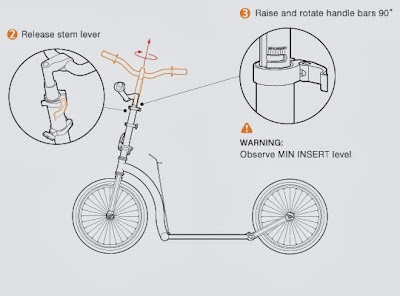

Una nota es un detalle en una ilustración que identifica una parte, usando ya sea un rótulo o una descripción y que posee una línea de guía que apunta sobre el detalle. Nota ‘directa’ es una descripción textual (p. ej. ‘perno’).
Una nota ‘indirecta’ puede ser tanto un número como una letra o una combinación de ambos.
Notas indirectas son elegidas frecuentemente porque son más compactas y pueden facilitar la traducción.

Daniel Bueno
¿Dónde se usan notas?
Las notas se encuentran en todos los tipos de manuales técnicos,

Catalogos de piezas de repuesto: nota directa o nota indirecta
En instrucciones de montaje, las notas pueden ser usadas para mostrar la secuencia según la cual deben ser ensambladas las piezas.
En instrucciones de usuario, la primera página de un manual muestra frecuentemente un dibujo general del producto en el que las notas son usadas ya sea para identificar las piezas más importantes o para mostrar qué es lo que está incluido en el paquete del producto.
¿Cuál es el mejor método al usar notas?
• Planificar el proceso completo antes de comenzar
• Disponer las notas en sentido horario o antihorario alrededor de la ilustración. Sentido constante en todo el documento para evitar confusiones.
• Ubicar las notas cuidadosamente. mantener una estructura clara cuando el área del dibujo esté llena. colocar líneas de guía en zig-zag para ubicar las notas convenientemente y en grupos lógicos.
• Usar sombras blancas detrás de las líneas de guía. Cuando las líneas de guía crucen partes del dibujootorgándoles un aspecto más limpio y una conexión más clara.
• Si un componente es muy pequeño, es mejor mostrarlo ampliado en un área separada.
